回轉式空氣分配器 更新時間：2019-04-30 15:52
回轉式空氣分配器

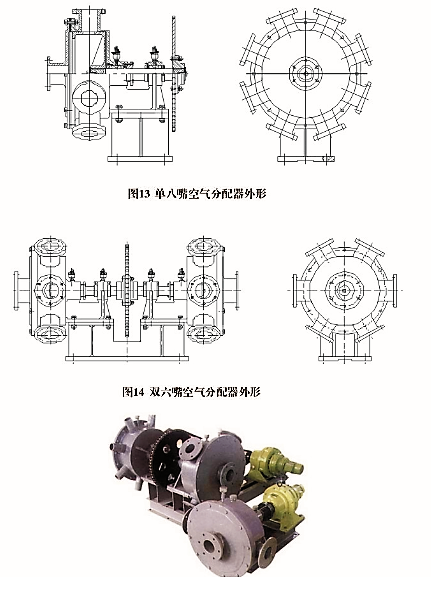

        回轉式空氣分配器是通過閥芯旋轉將風機送入的空氣按照設定的參數分配給各個出風口，通過管道送到各均化區從而使均化庫各區獲得定時定量壓縮空氣的空氣分配設備。根據出氣口不同，有單四（單八）嘴，四、八嘴和雙六嘴等類型，其相關參數見表6和圖13、圖14。

表6 回轉式空氣分配器技術參數表
  φ500mm四、八咀閥 φ500mm單八咀閥 φ500mm雙六咀閥 φ500mm單四咀閥
外形尺寸 1630×1700×910 1630×1700×910 2006×950×910 3455×5516×1125
電機功率 N=4KW N=4KW N=4KW N=4KW
減速機 JZQ350-31-II-Z JZQ350-31-II-Z XWED106-4 JZQ350-31-II-2Z
鏈速傳動 TG317-90
Z1=17 Z2=68		 TG317-90
Z1=17 Z2=68		 TG317-134
Z1=17 Z2=68		 TG317-90
Z1=17 Z2=68
分配閥名稱 四咀閥 八咀閥 八咀閥 六咀閥 四咀閥
進氣口直徑 100 100 100 150 100
出氣口直徑 100 80 80 125 100
風量（m³/min） 10 4 4 8.5 20
工作風壓（mMH2O） 4000 4000 7000 12000
閥芯轉速（r/min） 0.25 0.25 02.88 0.25
最大使用壓力 1kg/c㎡ 1kg/c㎡ 1kg/c㎡ 1kg/c㎡
配套選用 φ8mφ10連續式生料均化庫 φ8mφ10間隙式生料及水泥均化庫 φ15mφ18水泥均化庫 φ15mφ1間隙式生產均化庫

            回轉式空氣分配器(圖1)
